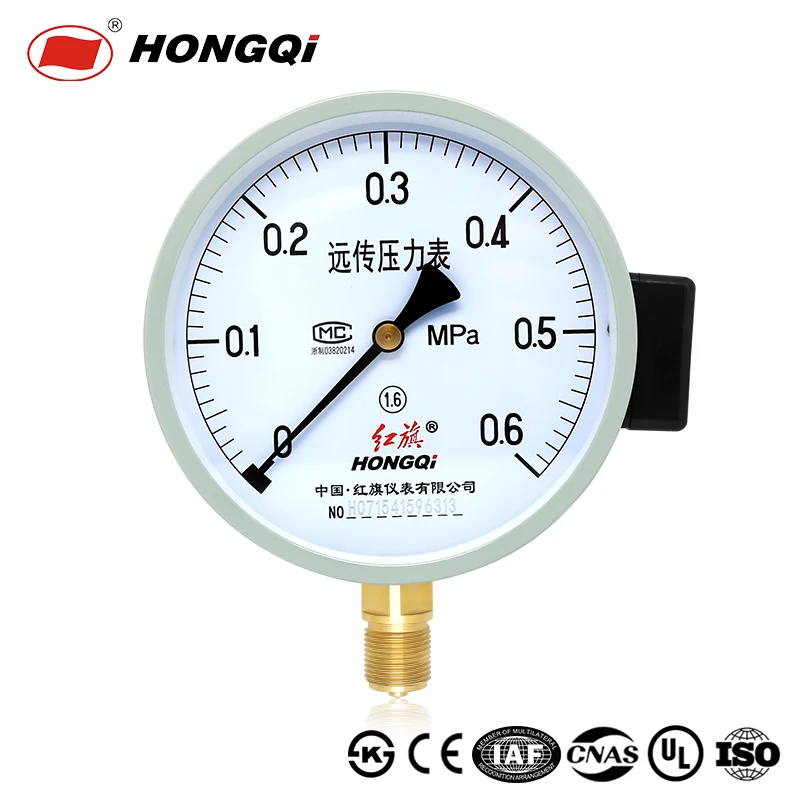

Pengenalan tolok tekanan jauh:
Ia sesuai untuk mengukur tekanan cecair, stim dan gas dan media lain yang tidak menghakis aloi keluli dan tembaga. Kerana pemancar rintangan wayar gelongsor ditetapkan di dalam tolok tekanan jauh rintangan, nilai yang diukur dapat dihantar ke instrumen sekunder yang jauh dari pengukuran dalam bentuk elektrik, untuk merealisasikan pengesanan terpusat dan kawalan jarak jauh. Di samping itu, tolok tekanan boleh menunjukkan tekanan di tempat, yang mudah untuk pemeriksaan kerja di tapak.
Penerangan asas:
1. Ia sesuai untuk mengukur tekanan cecair, stim, gas dan media lain yang tidak menghakis aloi keluli dan tembaga. Kerana pemancar rintangan wayar gelongsor ditetapkan di dalam tolok tekanan jauh rintangan, nilai yang diukur dapat dihantar ke instrumen sekunder yang jauh dari pengukuran dalam bentuk elektrik, untuk merealisasikan pengesanan terpusat dan kawalan jarak jauh. Di samping itu, tolok tekanan boleh menunjukkan tekanan di tempat, yang mudah untuk pemeriksaan kerja di tapak.
2. Keadaan persekitaran untuk penggunaan meter: -40 hingga 60 °C, kelembapan relatif tidak lebih besar daripada 85%, dan getaran dan denyutan pesat medium yang diukur (kawalan) tidak sepatutnya mempunyai kesan yang jelas terhadap operasi normal meter.
Pengaruh suhu: Apabila suhu operasi menyimpang dari 20±5 ° C, ralat suhu tambahan tidak melebihi 0.4% / 10 ° C
Kelas ketepatan: kelas 1.6
Nilai rintangan awal pemancar: 30 ~ 20Ω
Nilai rintangan berskala penuh pemancar: 340 ~ 400Ω
Voltan yang digunakan terminal pemancar tidak melebihi 6V
Persekitaran operasi tolok tekanan jauh rintangan: -40 ~ 60 °C, kelembapan relatif tidak lebih daripada 85%, dan getaran dan denyutan cepat medium yang diukur (kawalan) tidak sepatutnya mempunyai kesan yang jelas terhadap operasi normal instrumen.
Pengaruh suhu: Apabila suhu operasi menyimpang dari 20±5 ° C, ralat suhu tambahan tidak melebihi 0.4% / 10 ° C
Keadaan kerja:
(1) Suhu persekitaran: -40 ~ 60 ° C
(2) Tekanan kerja:
Beban statik: gunakan sehingga 3/4 daripada had atas pengukuran
Beban bergantian: sehingga 2/3 daripada had atas pengukuran
Tekanan masa pendek: gunakan sehingga had atas pengukuran
(3) Suhu relatif:<>
Prinsip struktur:
Tolok tekanan jauh rintangan ini terdiri daripada tolok tekanan tiub spring dan pemancar rintangan wayar gelongsor. Bahagian mekanikal tolok tekanan jauh rintangan
Fungsi ini sama dengan tolok tekanan tiub spring umum. Oleh kerana sistem pemancar rintangan ditetapkan pada mekanisme penghantaran gear, apabila mekanisme penghantaran gear
Apabila aci gear sektor
Perubahan nilai tekanan yang diukur diubah menjadi perubahan nilai rintangan, yang dihantar ke instrumen sekunder untuk menunjukkan nilai bacaan yang sepadan. Pada masa yang sama, sekali
Tolok juga menunjukkan nilai tekanan yang sepadan.
Tolok tekanan jauh jauh termasuk tolok tekanan jauh digital, tolok tekanan jauh hubungan elektrik, tolok tekanan jauh rintangan, tolok tekanan jauh rintangan jauh pembezaan, tolok tekanan jauh rintangan tahan kejutan, dan lain-lain.
